Pneumatische Kolbenpumpen
PF-10 / PF-40
Saubere Förderung hochviskoser Pasten direkt aus dem 30-Liter-Hobbock.
Kompakte, niveausensorgesteuerte Pumpeinheit für eine gleichmäßige, bedarfsgerechte Materialversorgung. Das Gebinde bleibt geschlossen, das Material wird nicht umgefüllt.
- Für Pasten bis 170.000 mPa·s
- Passend zu 30-L-Hobbocks von H.B. Fuller und Henkel
- Pumpdistanz bis zu 5 m
Modelle
Zwei Größen, ein Aufbau
PF-10 und PF-40 unterscheiden sich in der Förderleistung. Anschlusswerte, Werkstoffe, Steuerung und Lieferumfang sind identisch — die Wahl richtet sich allein nach Ihrem Materialbedarf.
PF-10
bis zu 10 kg/h
Für Anwendungen mit gleichmäßigem, moderatem Materialbedarf — etwa eine einzelne Auftragsstation.
PF-40
bis zu 40 kg/h
Für höheren Durchsatz oder wenn mehrere Entnahmestellen aus demselben Gebinde versorgt werden.
Technische Daten
Anschlusswerte und Aufbau
- Betriebsspannung
- 24 V DC
- Druckluft
- 5–7 bar
- Viskosität
- bis zu 170.000 mPa·s
- Pumpdistanz
- bis zu 5 m
- Abhängig von Medium, Temperatur, Schlauchführung und Höhendifferenz.
- Steuerung
- niveausensorgesteuert
- Sensor
- anwendungsspezifisch
- Wird nach Ihrer Anwendung festgelegt und ist nicht Teil des Standardlieferumfangs.
- Gebinde
- 30-L-Hobbock
- Medienberührte Teile
- Edelstahl 316L (V4A)
- Schutzart
- IP55
- Konformität
- CE
- Lieferzeit
- 6 Wochen
- Kompatibilität
- H.B. Fuller / Henkel
Über die genannten Angaben hinaus bestehen keine Zulassungen. Insbesondere ist keine Eignung für Lebensmittelkontakt und kein Einsatz in explosionsgefährdeten Bereichen (ATEX) gegeben.
Lieferumfang
Was Sie bekommen
- 01Pumpe PF-10 oder PF-40
- 025 m Sensorkabel mit M12-Stecker
- 03Netzteil 24 V
- 04Bis zu 5 m Spiralschlauch, 1 Zoll
- 05Folgeplatte in der passenden Ausführung für H.B. Fuller oder Henkel

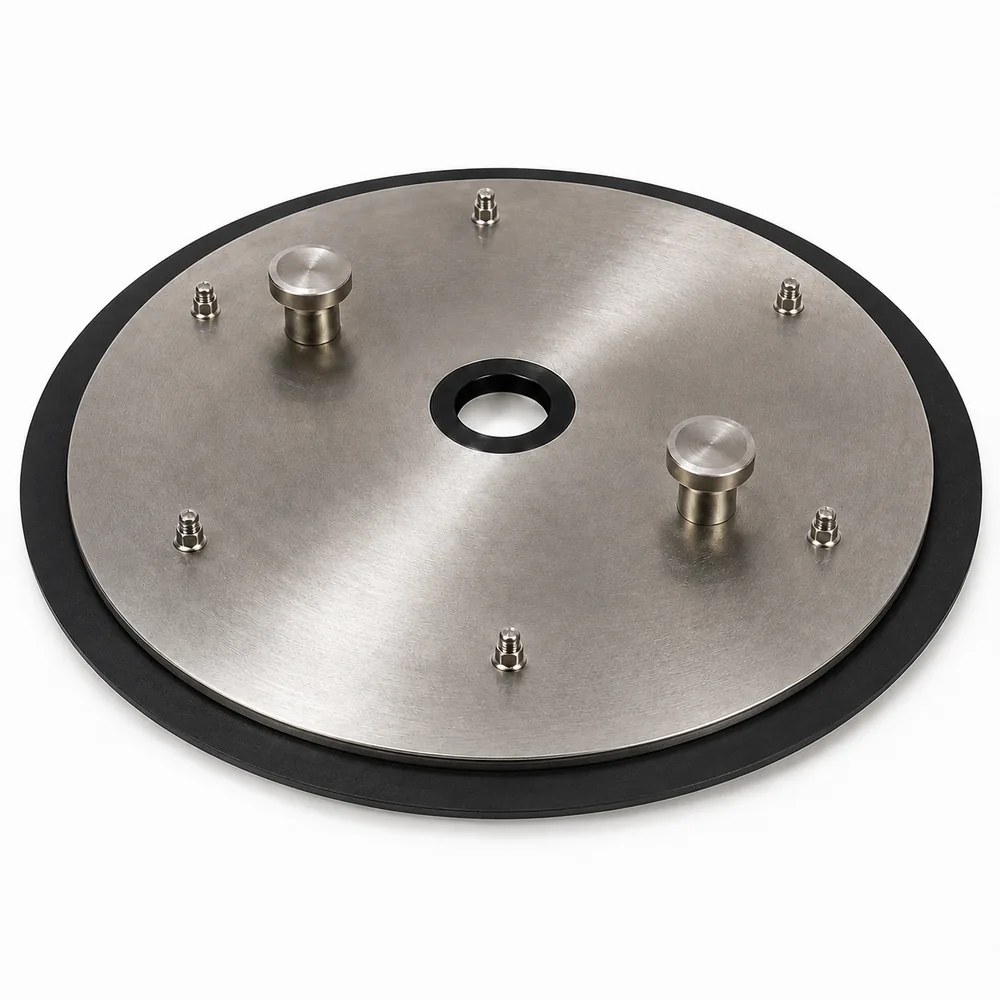

Folgeplatte
Die Auswahl, die zum Gebinde passen muss
- Werkstoff
- Edelstahl
- Dichtung
- Umlaufend überstehende EPDM-Dichtscheibe, 3 mm
- Ausführungen
- Für 30-L-Hobbocks von H.B. FullerFür 30-L-Hobbocks von Henkel
Die Folgeplatte liegt auf dem Material auf und folgt ihm nach unten. Die überstehende Dichtscheibe streift dabei die Gebindewand ab — deshalb muss die Ausführung zum Gebinde passen.
Angebotsanfrage
Was passt zu Ihrem Material?
Weil Förderleistung und Distanz vom Medium abhängen, entsteht das Angebot nicht aus einer Preisliste. Beschreiben Sie Ihren Fall — je mehr Sie zum Material und zum Aufbau sagen können, desto belastbarer die Auslegung.
Wissen Sie Viskosität oder Sensortyp noch nicht, lassen Sie die Felder frei. Genau das klären wir gemeinsam.
Sell Sheet herunterladen (EN, PDF · 5,2 MB)
